Jeu aux soupapes

Explication de l'utilité du jeu aux soupapes :

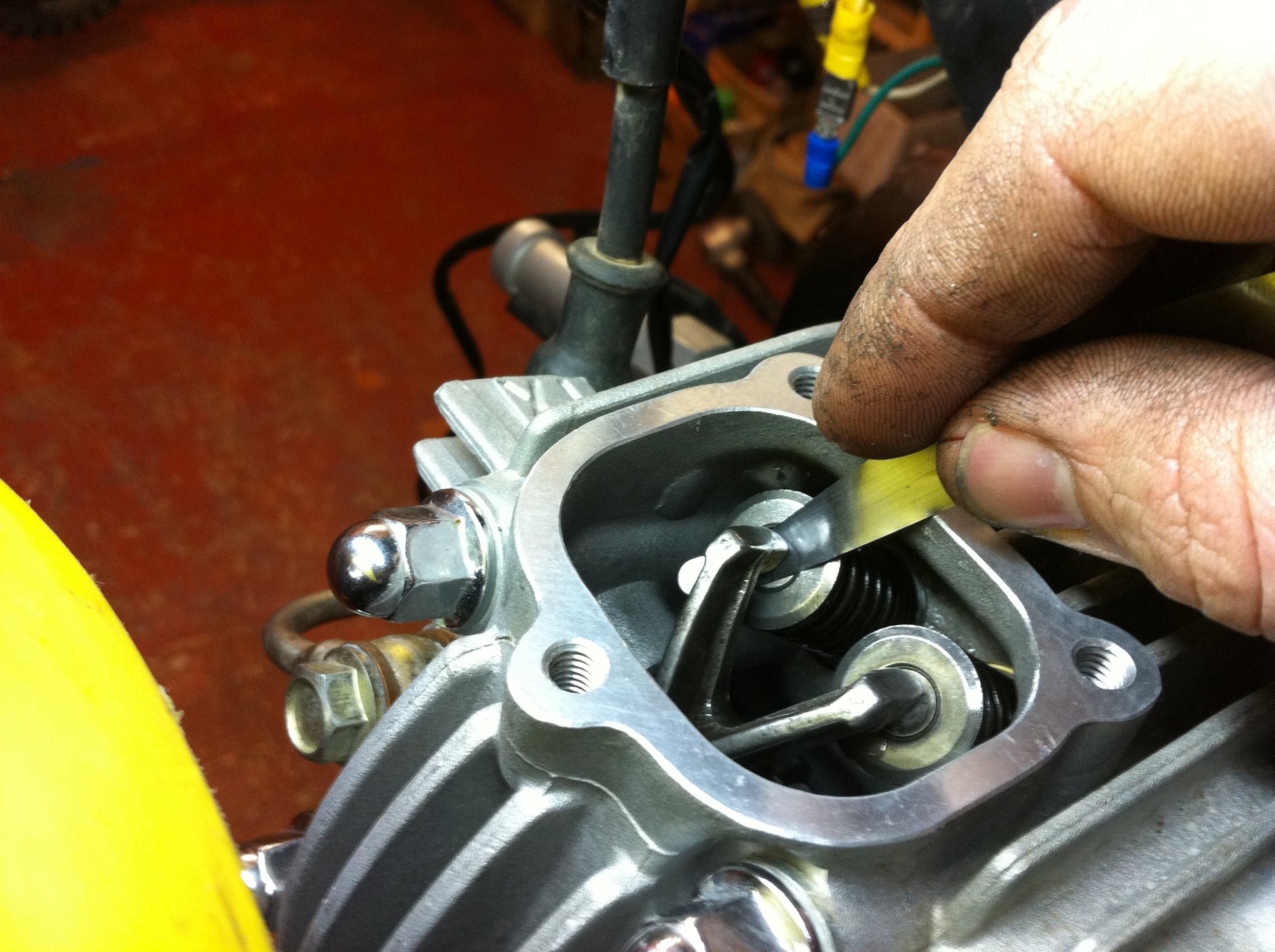

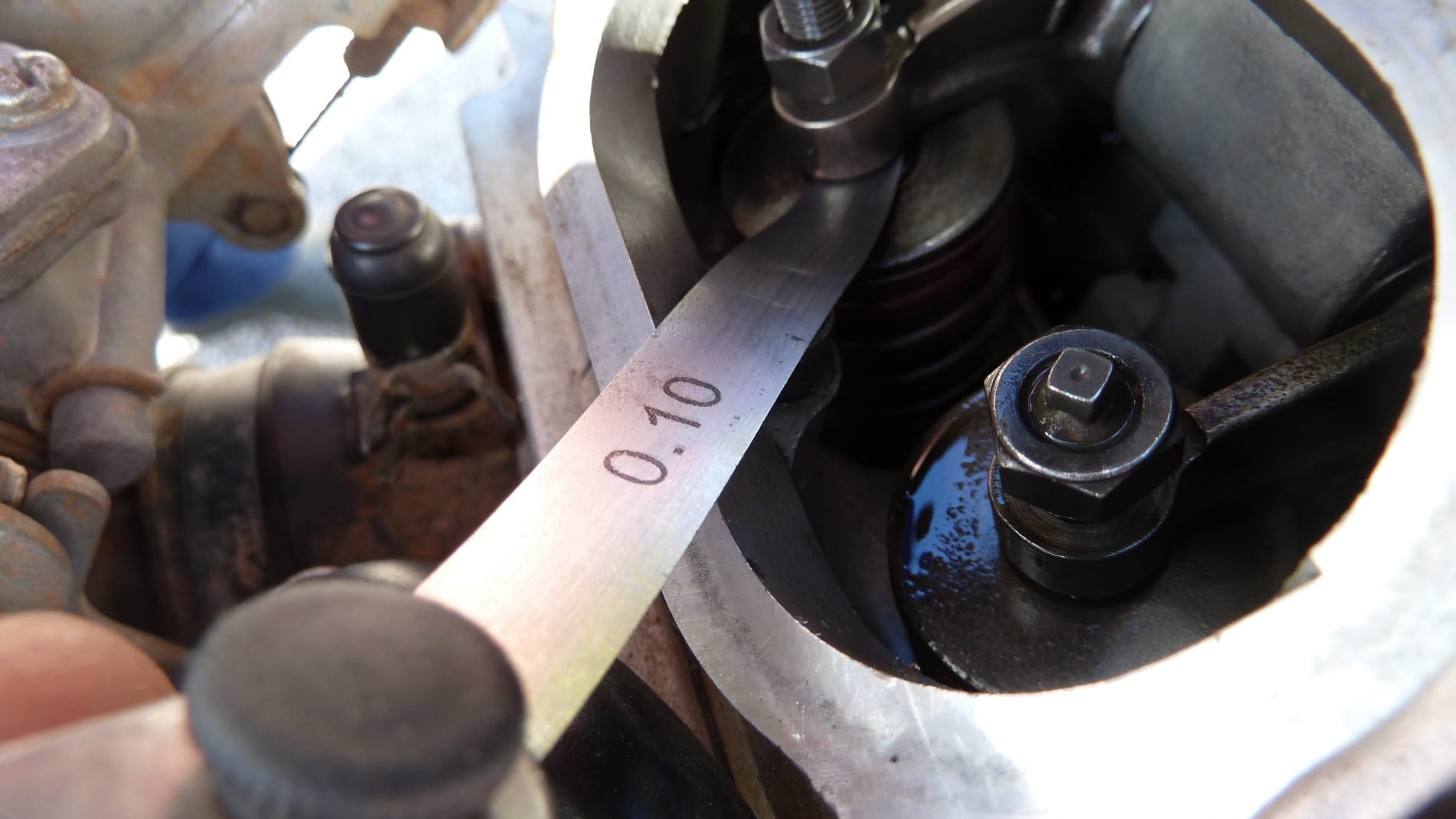

Lorsque la soupape est fermée, il existe un certain jeu entre le culbuteur et la queue de soupape. Ce jeu est dit « jeu aux soupapes ». Il correspond à l'écartement entre la queue de soupape et le culbuteur lorsque la soupape est fermée. Ce jeu aux soupapes est nécessaire car toutes les pièces constitutives du moteur se dilatent lorsque la température augmente. En supposant que la dilatation thermique des tiges de culbuteurs et des soupapes soit supérieure à celle de la culasse, il ne pourra y avoir fermeture complète de la soupape lorsque le moteur sera à température.

Si le jeu entre la soupape et le culbuteur est réglé à zéro, moteur froid, la fermeture sera incomplète moteur chaud. Ce qui se traduira par une baisse de la puissance moteur, c'est pourquoi le jeu des soupapes est important.

En conséquence, le jeu des soupapes est défini pour chaque type de moteur de manière à assurer un fonctionnement convenable de la distribution à toutes les températures. Lorsque le jeu des soupapes n'est pas suffisant, il y a fermeture incomplète des soupapes, d'où fuite de gaz comprimés et brûlés et fonctionnement défectueux du moteur. En revanche, lorsque le jeu des soupapes est excessif, il y a naissance de bruits de fonctionnement anormaux par suite de chocs intervenant entre les culbuteurs et les soupapes.
